CONFERMA MICRO 120 PR: línea de recubrimiento en polvo para piezas de 8 metros o 27 pies de largo.

Sistema «MICRO 120» de pretratamiento y pintura de chapas y perfiles de aluminio.

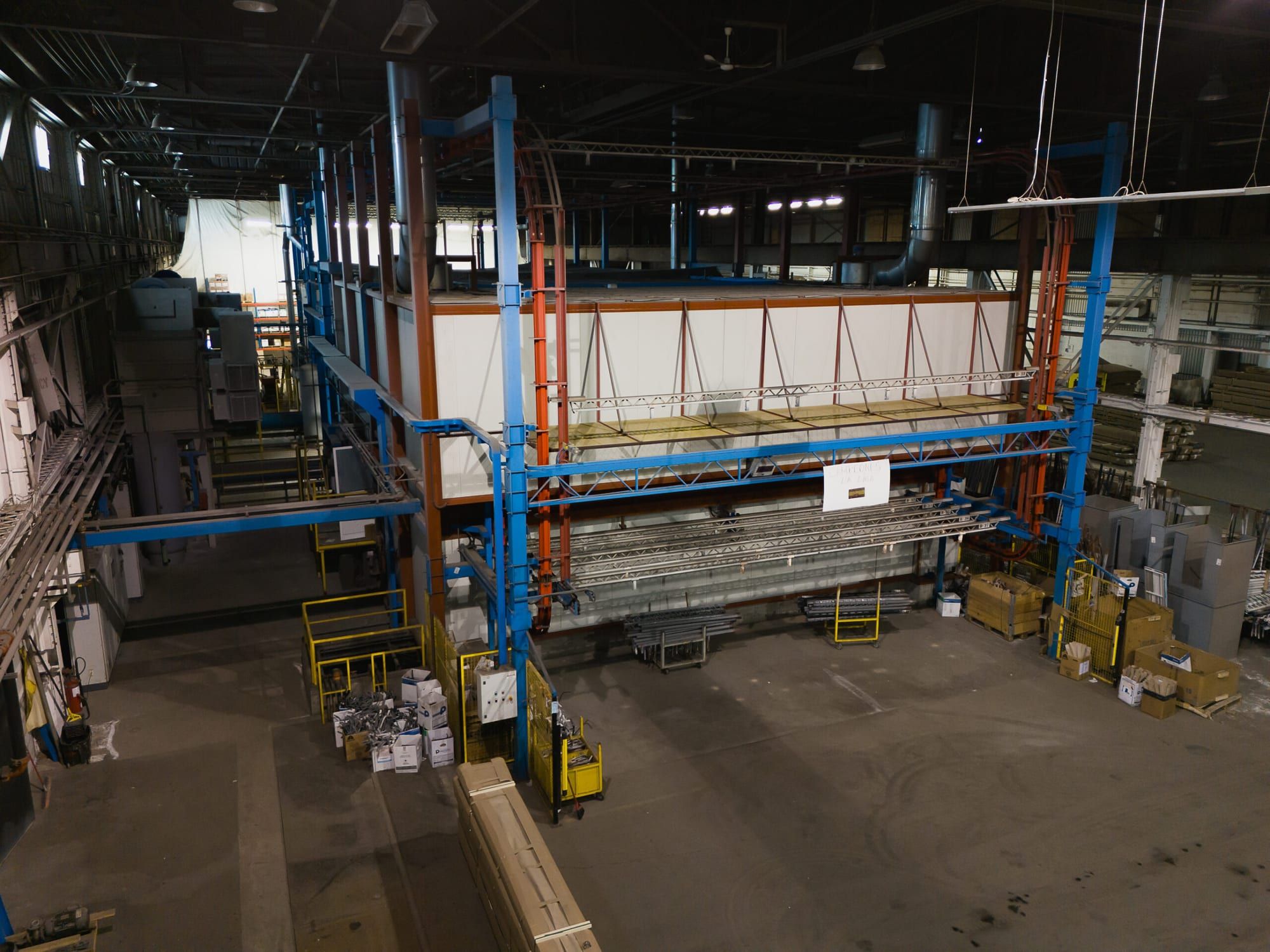

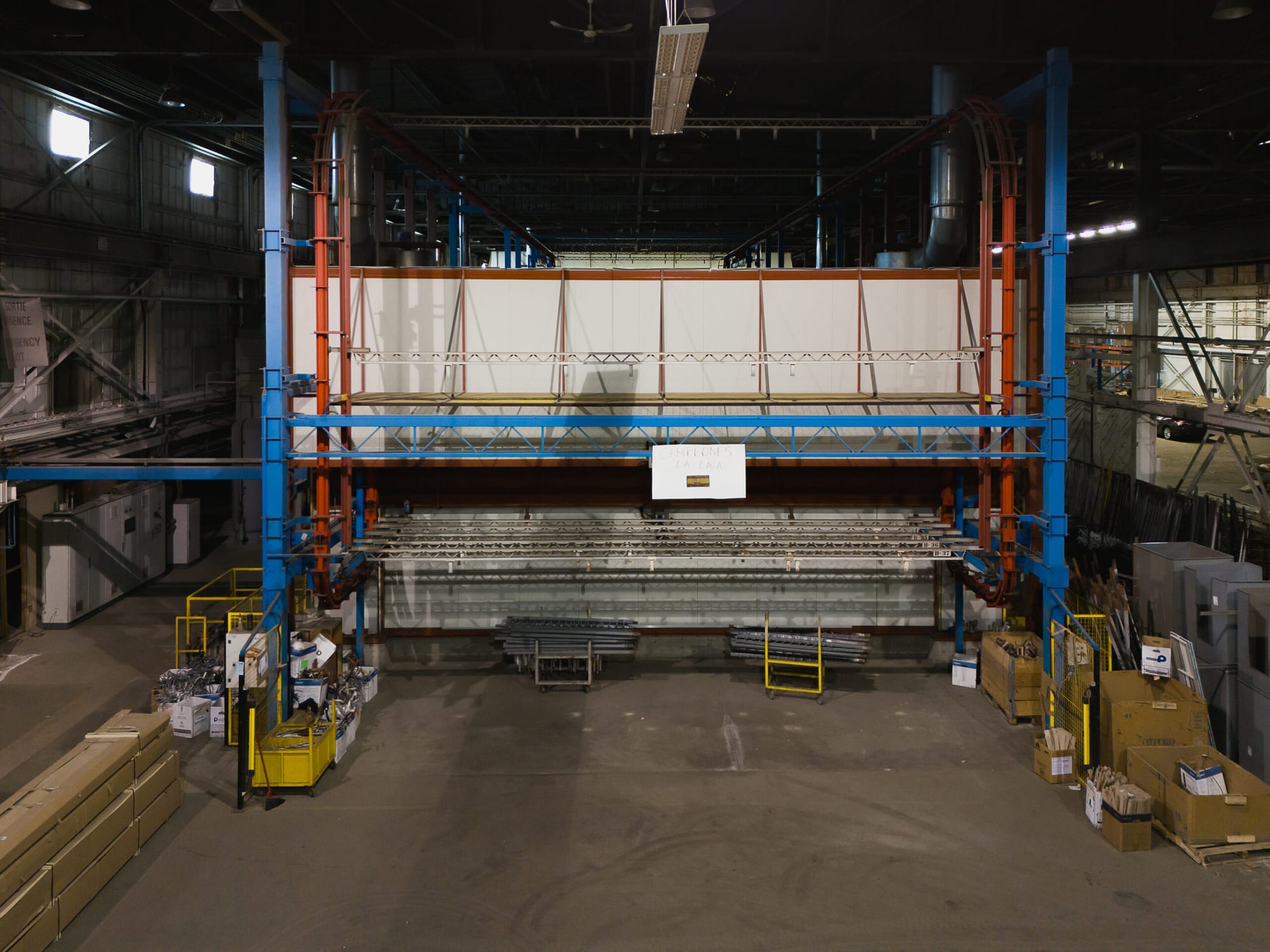

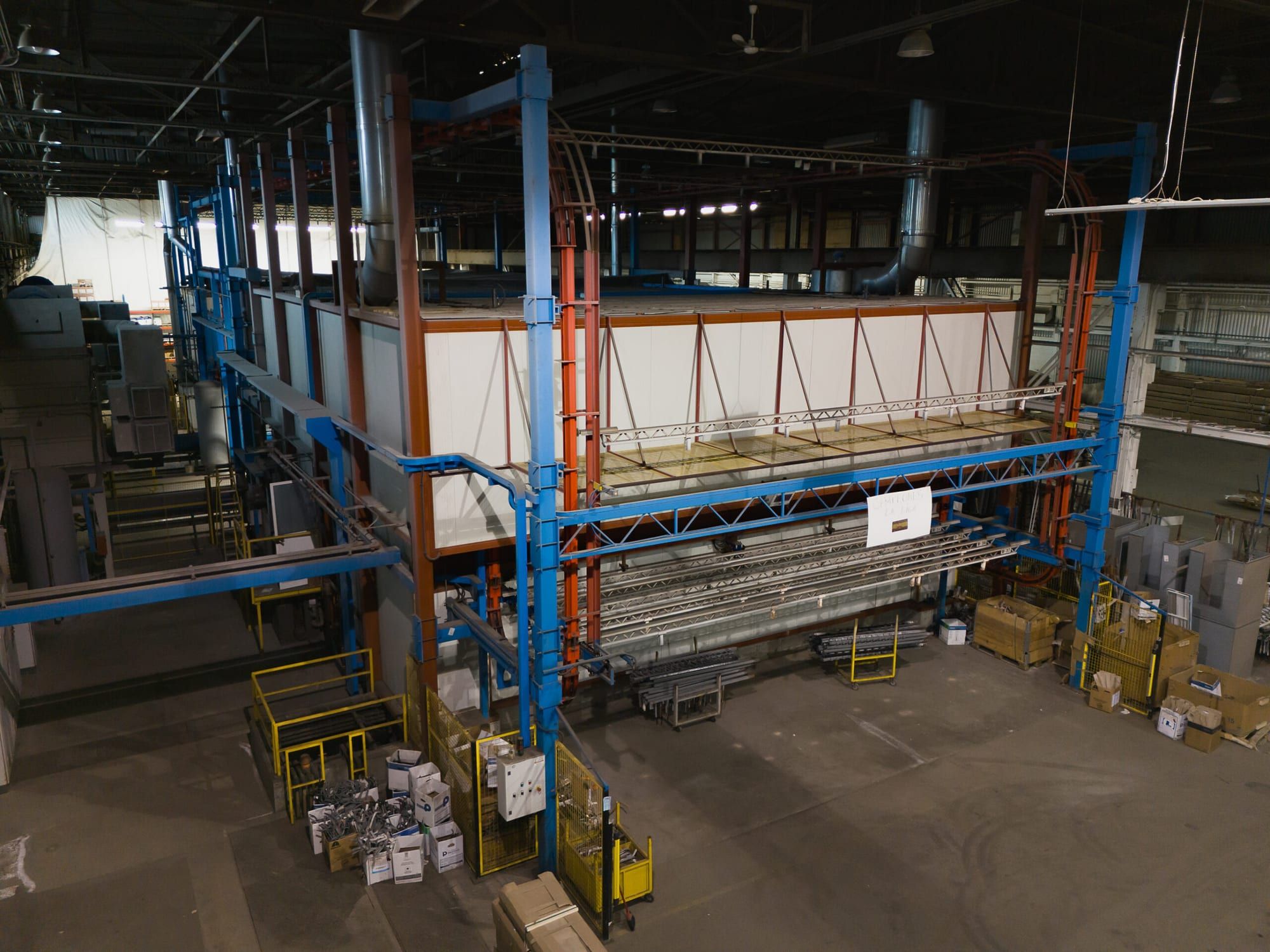

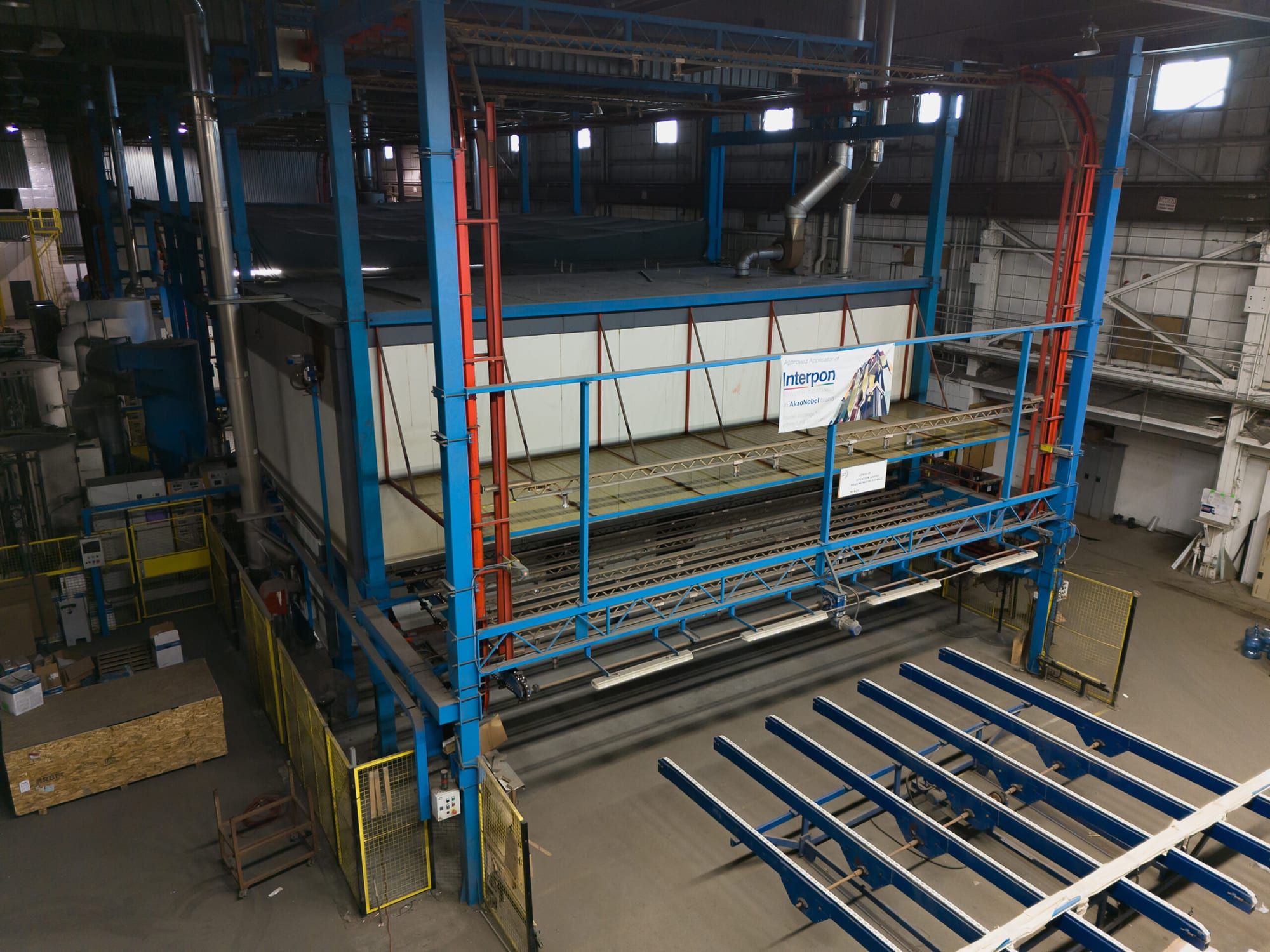

Línea en completo funcionamiento instalada con todos los componentes modulares del fabricante. Capacidad variable: desde piezas pequeñas hasta piezas de 27 pies de largo y hasta 5 pies de alto. Estuvo operacional recubriendo extrusiones estructurales de aluminio. Fabricada nueva en 2012. Instalada y operativa en 2014 con un costo superior a 4 millones de dólares.

Construcción: toda la línea es modular y los componentes principales están fijados a tubos huecos de acero estructural. Se embaló en 21 contenedores. Peso total ± 60 toneladas. Todos los puntos de fijación para el montaje están atornillados, con un apriete tipo varilla de tensión.

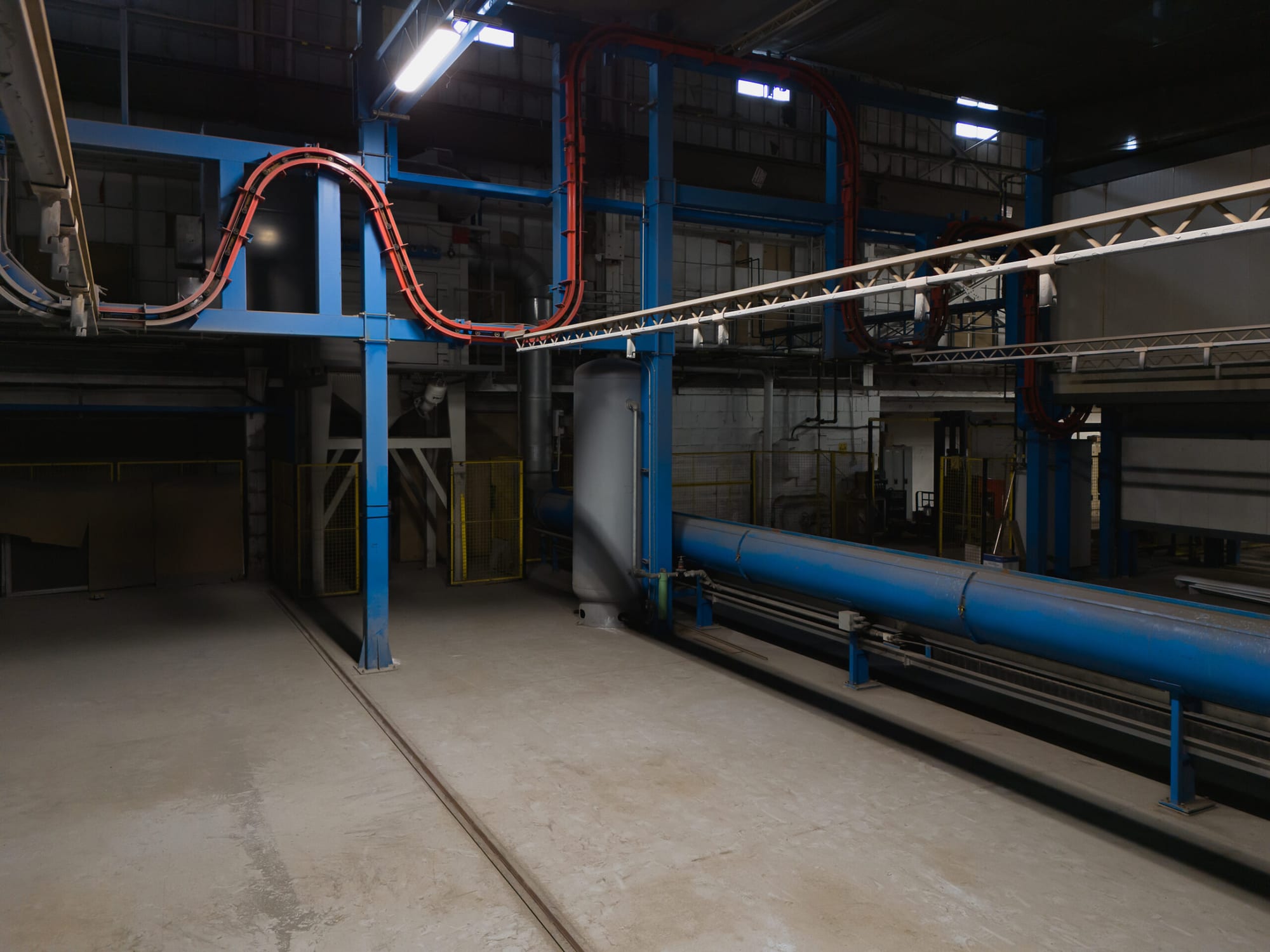

Operación: las piezas se fijan a barras modulares que se enganchan a los segmentos naranjas del transportador situados a ambos lados (rojos en las fotos).

Una cinta de transporte posiciona las piezas dentro de los tanques de limpieza/pretratamiento. Diferentes boquillas pulverizadoras siguen un patrón predeterminado para una cobertura del 100%. Las piezas se enjuagan y secan, y a continuación se transportan a las dos estaciones de recubrimiento electrostático de desplazamiento transversal.

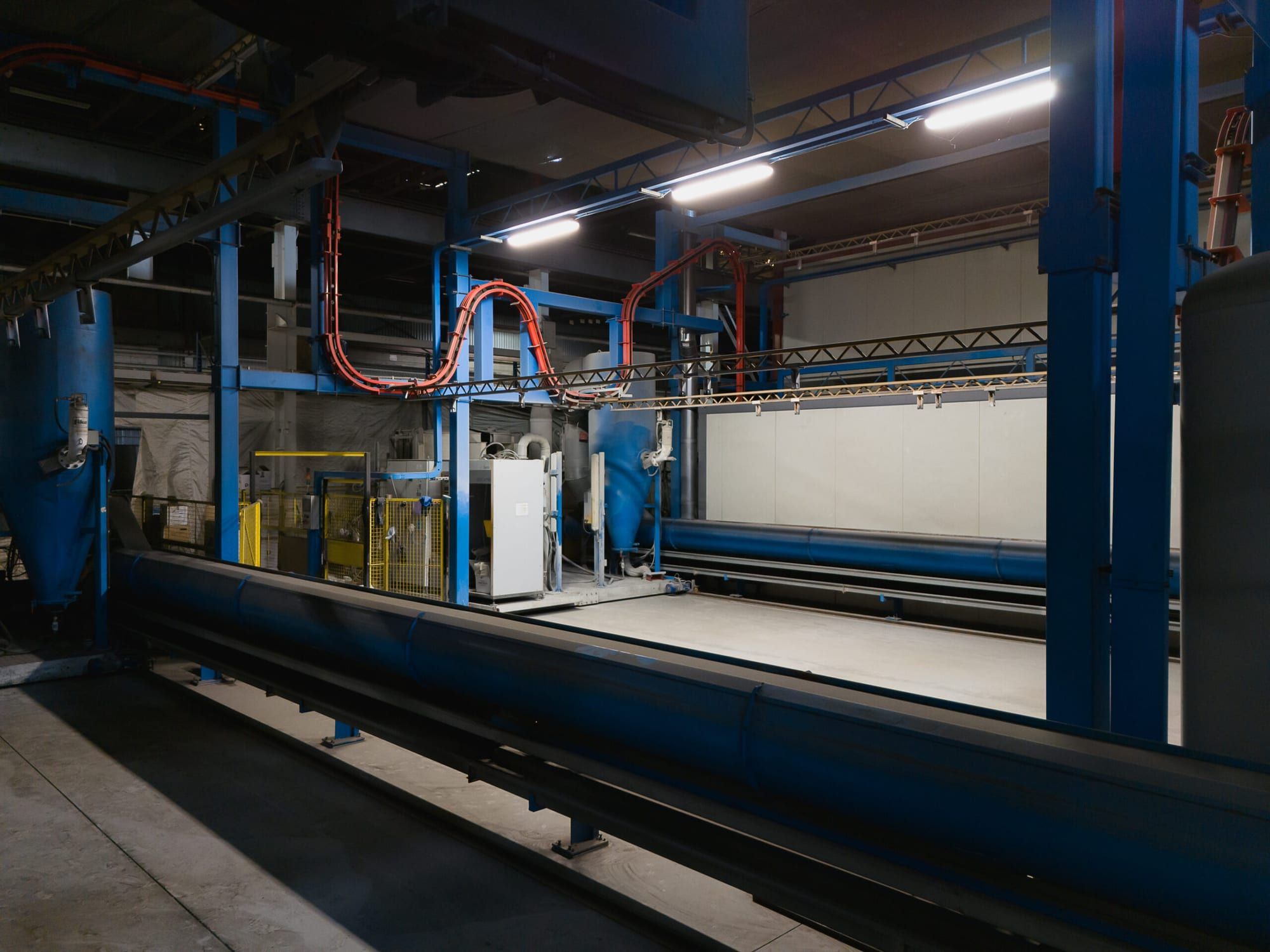

Las unidades dispensadoras de polvo y las boquillas de pulverización se colocan en dos carros independientes que se desplazan transversalmente por la línea de producción y se mueven a la velocidad y el volumen de pulverización necesarios para lograr una cobertura completa. En la línea hay zonas de estacionamiento para recoger las piezas y organizar lotes o tipos de pieza, lo que permite amortiguar el sistema para optimizar el rendimiento.

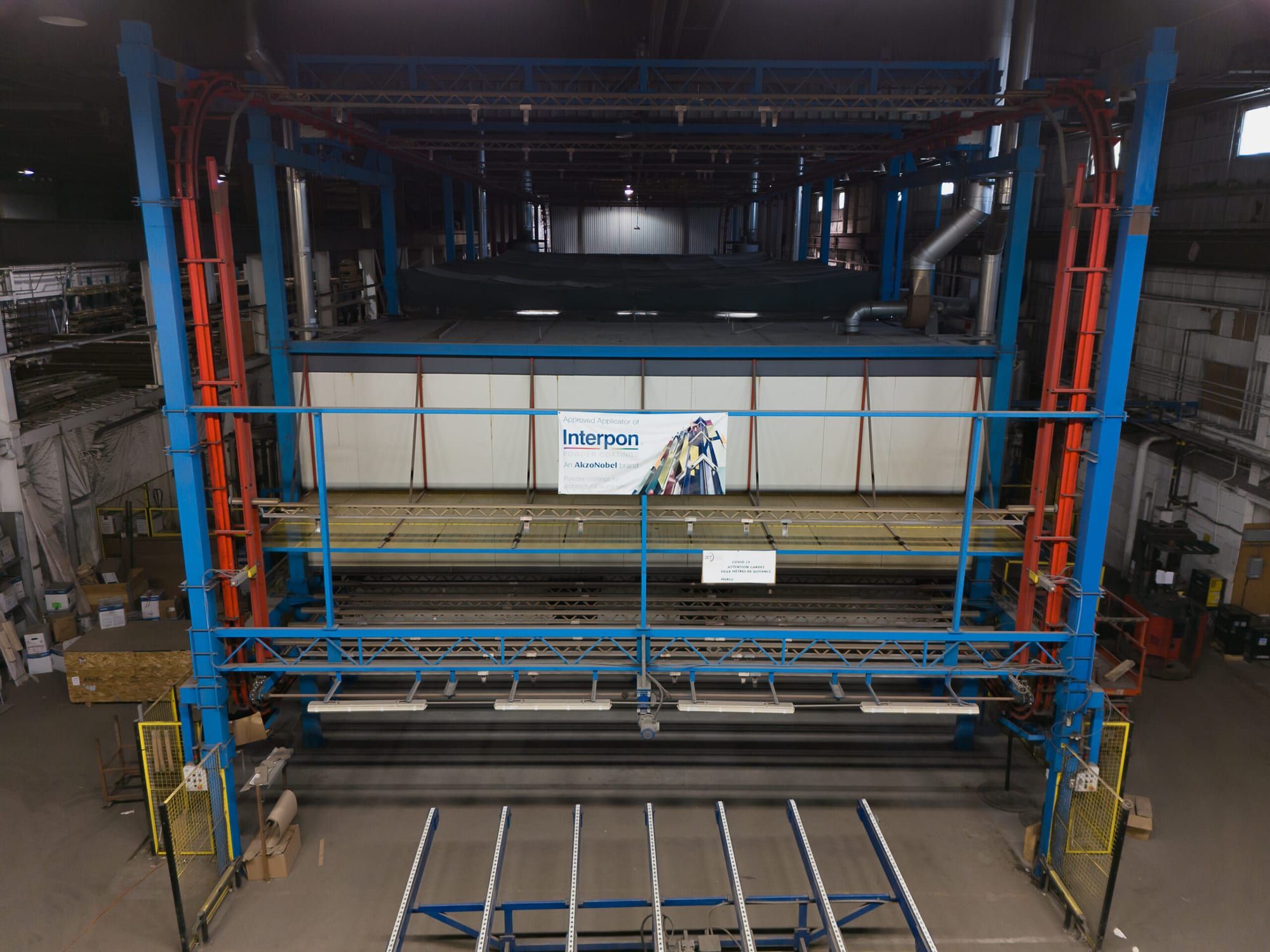

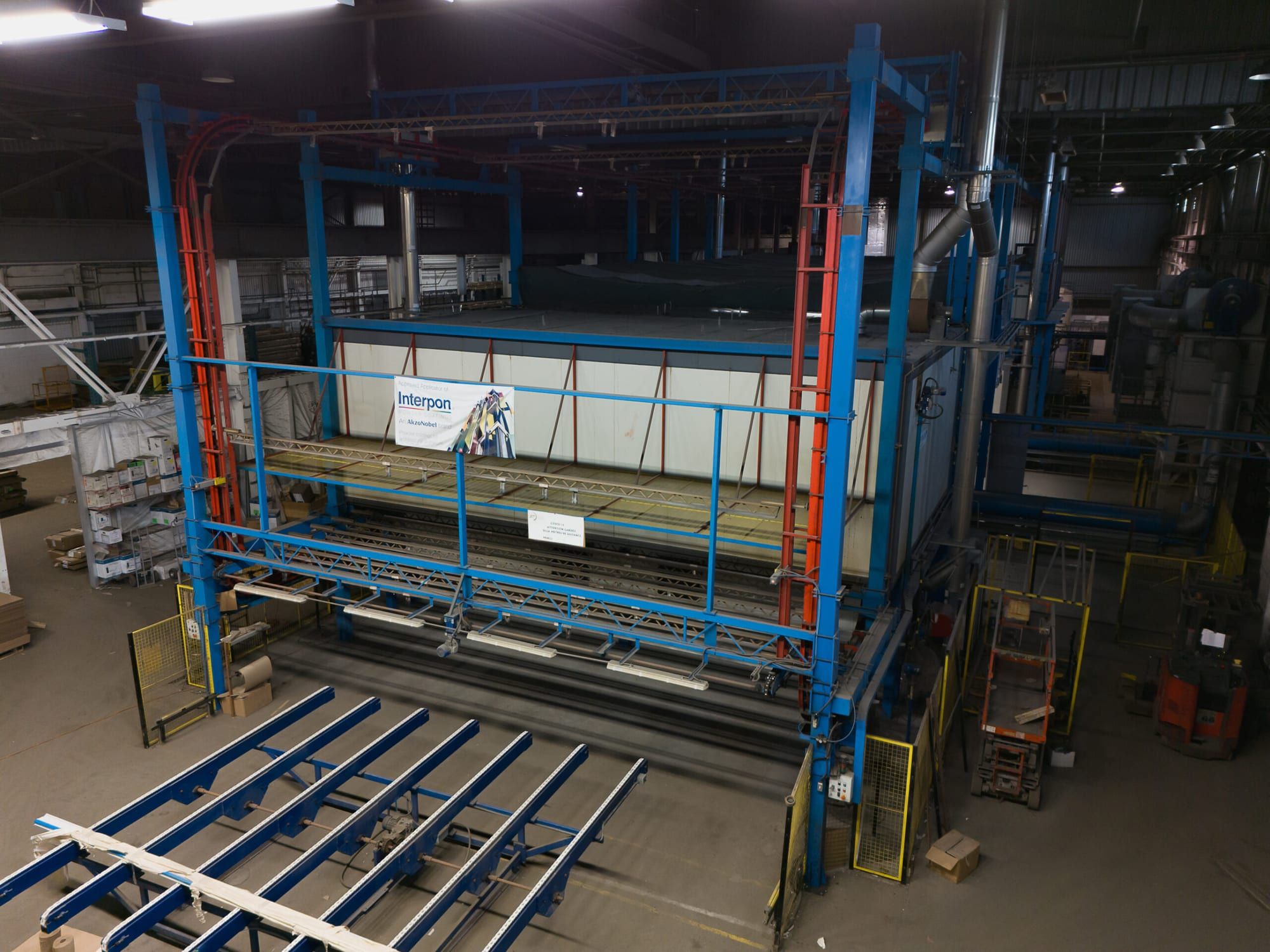

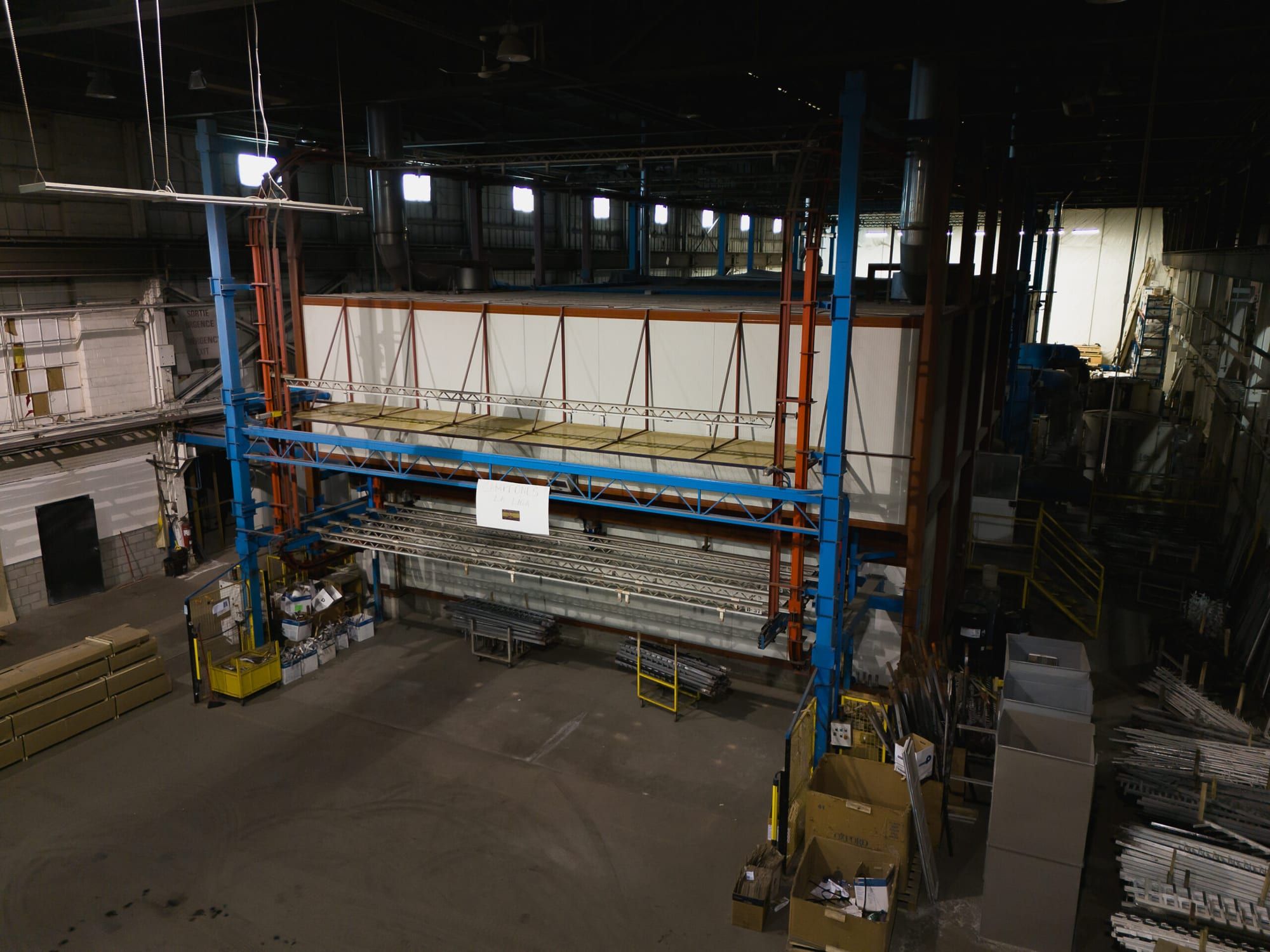

Las piezas recubiertas suben por el alféizar de apertura hasta el horno de curado. Una vez finalizado el tiempo de curado, las piezas descienden desde el alféizar de salida hasta la zona de descarga.

En la zona de descarga hay una cinta de transporte horizontal de velocidad variable para recoger las piezas que puedan necesitarse para su posterior enfriamiento, manipulación y embalaje, etc., según sea necesario.

El personal recomendado para esta línea es: 2 trabajadores cargando las piezas, 1 supervisando el proceso y 2 trabajadores descargando y embalando el producto acabado.

Llame para obtener información sobre precios: 888-459-4025 / Local: 438-233-2927

(Cliquez ici pour la version anglaise)

Dimensions

• Sistema general: 130 pies de largo x 40′ ancho x 25′ alto
• Soportes exteriores: otros soportes exteriores se extienden para paneles de control de conductos, conductos, etc.
• Equipo auxiliar: alrededor de 200 ft. de largo x 40 pies de ancho x 30 pies de alto
• Ubicación del equipo auxiliar: se adjunta a lo largo de un lado; plataformas de entresuelo, conductos de ventilación, fontanería, tuberías, pasarelas y rejillas, conductos, paneles de control, etc. están todas incluidas
